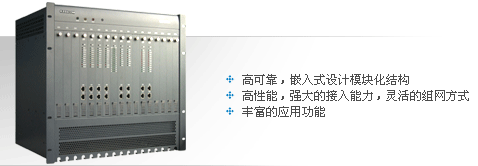

KDV8000A多點控制單元(MCU)

2007/02/27

　　KDV8000A是一款高可靠、高性能的電信級多點控制單元，采用分布式處理和嵌入式技術，具有強大的接入能力和豐富的功能模塊，兼容H.320、H.323協議，支持H.264編解碼和H.239雙流，支持廣泛的網絡協議，可靈活應用于各類視頻會議系統。

產品特點

優異的設計結構

模塊化結構：基于模塊化結構，具有14個業務插槽，可混插各類接口及功能模塊，具備良好的可擴展性，可實現平滑擴容。

嵌入式設計：采用嵌入式操作系統，能有效防止病毒和黑客攻擊，保證系統安全和可靠。

主控熱備份：主控模塊支持主、從熱備份，一旦主模塊發生故障，系統自動切換到從模塊，保障不間斷運行。

電源熱備份：支持電源模塊冗余熱備份，任一電源模塊故障均不會影響系統供電。

單板熱插拔：各業務單板支持帶電熱插拔，維護時無需斷電，保證系統持續運行。

散熱系統：冗余散熱系統設計，保證系統7×24小時穩定運行。

強大的接入能力

　　大容量接入：單機支持384路接入，可通過不同的模塊組合實現容量的平滑擴展，可多機堆疊實現更大容量接入。

　　豐富的接口：支持E1、V.35、10/100M（FE）、1000M（GE）等多種網絡接口，還可支持PSTN語音接口。
混網、混速：基于H.320&H.323雙協議體系，支持可選的碼率適配和媒體適配模塊，無需外置協議網關和媒體網關即可實現不同線路、不同協議、不同編碼速率、不同編碼格式的多個終端同時接入。

　　多級級聯：支持多級MCU級聯組網，可實現主從MCU間的完全互連、互通和互控。

　　多網段接入：通過多網段接入功能，可同時接入多個相互隔離的網段間的終端設備，在保證網絡安全的情況下實現跨網接入。

靈活的網絡特性

　　內置代理：可通過內置代理提供防火墻和NAT的透明穿越，在對原有網絡配置影響最小的情況下實現系統部署。

　　智能丟包恢復：支持視、音頻碼流的智能丟包恢復功能，通過丟包檢測和重傳機制來保證網絡擁塞時的會議效果。

　　自動線路備份：當MCU與終端之間有多條線路相連時，可通過自動線路備份來保證任意一條線路中斷時的會議連續性，包括多條E1間的自動備份或E1與IP之間的自動備份。

　　動態速率調整：可通過檢測網絡狀況動態調整視頻會議的碼率，以自動適應網絡性能，保證會議連貫性，提供更好的視音頻質量。

　　碼流平滑發送：為避免突發性碼流造成網絡擁塞，MCU可通過平滑發送策略來調整終端的碼流傳輸速率，保證會議的穩定性。

　　服務質量控制：支持DiffServ、IP Precedence等QoS功能，配合網絡的QoS策略，可保證擁塞網絡環境下的會議效果。

　　終端碼流控制：無需某終端上傳碼流時，MCU可控制該終端停止發送碼流，從而有效節省網絡帶寬資源。
衛星網絡適應：通過多種協議及碼流控制機制，可部署衛星視頻會議系統。

卓越的系統性能

　　廣泛的兼容性：協議體系、視音頻編碼、網絡傳輸以及各類應用功能均嚴格遵循ITU-T、ISO/IEC、IETF、IEEE相關標準，可與業界主流廠商的MCU、終端等設備互連互通。

　　全線編碼支持：全面支持ITU-T、ISO/IEC相關視音頻編碼標準，通過領先的H.264視頻編解碼技術和寬頻聲音處理技術，可提供高品質視頻和高保真音效。

　　完善的安全特性：通過嚴格的認證與授權機制保證用戶訪問、系統管理和會議調度的安全性，通過密碼鎖定、128位AES加密機制保證會議內容的安全性，通過內置防火墻保證系統設備的安全性。

　　電信級穩定性：借助于電源/主控的冗余熱備份、嵌入式操作系統、單板熱插拔等優異的設計結構，以及智能丟包恢復、自動線路備份等靈活的網絡特性，可保證設備及系統可靠運行，提供電信級穩定性支持。

　　良好的可管理性：可通過完善的網管功能，實現界面化的系統配置與管理，具備完善的告警監測、在線診斷、故障恢復及日志記錄功能，保證系統的可配置性和可維護性。

　　強大的調度功能：提供強大的會議調度支持，通過內置Web服務以瀏覽器方式進行本地或遠程登陸，借助于直觀簡潔的操作界面，實現靈活的在線管理與會議監控。

豐富的應用功能

　　多畫面：提供4/9/16/N+1等各種多畫面組合模式，畫面可自動或手動切換。

　　電視墻：可通過電視墻解碼模塊實現各會場視、音頻信號的高密集解碼輸出，提供高清晰的會議監控功能，每路信號可自動或手動切換。

　　混音：支持多方混音功能，混音參與方可手動定制或智能選取，借助于混音功能可實現多方交互式會議和會前點名應用。

　　雙視頻流：通過與終端配合可實現靈活的雙視頻流應用，類型及視頻分辨率等參數均可在會議模板中設定。

　　數據會議：支持標準的T.120數據會議功能，實現電子白板、應用共享、文件傳輸、多方交談等數據協作應用。

　　字幕：可通過會議控制軟件進行會議字幕的在線設置與管理，字幕內容可手動錄入或從文件中加載。

　　內置網守：支持內置網守，提供注冊、地址解析、呼叫控制、帶寬控制、區域管理等標準的H.323網守功能，支持計費功能，可向Radius服務器發送計費和用戶認證信息。

技術參數

遵循標準

體系標準：H.320、H.323
視頻標準：H.261、H.263、H.263+、H.264、MPEG-2、MPEG-4
音頻標準：G.711、G.722、G.722.1 Annex C/Polycom Siren14TM、G723.1、G.728、G.729、MP3
網絡協議：TCP/IP、TELNET、HTTP、FTP、SNMP、DHCP、RTP/RTCP、NTP
其他標準：H.221、H.225、H.231、H.235、H.239、H.241、H.242、H.243、H.245、H.281、T.120、T.140等

系統容量

IP：384×1Mbps、256×2Mbps、160×4Mbps、96×8Mbps
E1：128×E1
V.35：64×V.35

網絡接口

IP：10/100M、1000M（光口）
專線：E1、V.35

會議速率

H.323：64K～8M
H.320：64K～8M

視頻分辨率

QCIF（176×144）
CIF（352×288）
4CIF（704×576）
VGA（640×480）
SVGA（800×600）
XGA（1024×768）

多畫面

　　4/9/16/N+1等各種多畫面組合模式
　　各畫面的來源可采用動態跟隨或手動指定等方式進行切換
　　可通過邊框色區分發言人、主席、普通觀眾等會場畫面

電視墻

　　單板支持5路高密度解碼輸出，可多塊協同工作
　　每路視頻的來源可采用動態跟隨或手動指定等方式進行切換

字幕

　　支持對所有的與會終端發送字幕，可群發或選擇性發送
　　支持滾動、翻頁等字幕顯示方式的設置
　　字幕內容可現場錄入或從文件中加載

音頻特性

　　支持最多48方智能混音或任意方定制混音
　　靜音與啞音控制
　　語音激勵檢測
　　自動回聲消除（AEC）
　　背景噪音抑制（ANS）
　　自動增益控制（AGC）

雙視頻流

　　支持H.239標準雙視頻流功能
　　視頻格式及視頻分辨率均可設置
　　支持發起雙流的權限設置

T.120數據會議

　　支持64Kbps～2Mbps帶寬范圍
　　電子白板、應用共享、文件傳輸、多方交談
　　支持32方數據會議接入

內置網守

　　支持注冊、地址解析、呼叫控制、帶寬控制、區域管理等功能
　　支持計費功能，可向Radius服務器發送計費和用戶認證信息

會議召集

　　以Web方式登陸MCU進行定時預約或立即召開
　　在終端側以遙控器或Web方式進行呼叫

會議控制

　　導演控制、主席控制、語音激勵、自動輪詢等多種控制方式
　　支持多達64組會議同時召開，分別控制，互不干擾
　　會議過程中支持加入申請、主席申請、發言申請及插話申請
　　支持組播會議

錄放像控制

　　支持會議錄放像的控制

碼流適配

　　支持多種速率間的碼流適配和轉換
　　支持多種編碼格式間的碼流適配和轉換

網絡適應性

　　內置代理實現防火墻/NAT穿越
　　智能丟包恢復
　　自動線路備份
　　動態速率調整
　　QoS（DiffServ，IP Precedence）
　　終端碼流上傳控制
　　終端碼流平滑發送控制
　　斷線自動重呼
　　多網段接入

多級級聯

　　提供簡單級聯和合并級聯兩種級聯模式
　　合并級聯時支持主從MCU間的完全互通、互控
　　采用直觀的樹型分層結構實現級聯管理

安全特性

　　基于H.235的會議加密流程
　　支持128位AES加密
　　會議密碼保護、會議鎖定保護
　　管理用戶認證與授權
　　內置防火墻設置
　　組播用戶認證

管理與維護

　　支持SNMP標準網管協議
　　支持MCU配置界面化
　　采用Telnet、FTP、Web進行在線配置與遠程升級
　　通過RS232進行本地管理
　　系統登陸、管理等事件日志
　　運行監測、告警、在線診斷及故障修復

電氣特性

　　整機功耗：≤300W
　　電源：AC（電壓187～253V/頻率47.5～52.5Hz）

環境要求

　　接地電阻：≤5Ω
　　工作溫度：0℃～45℃
　　工作濕度：10%～90%（無凝結）
　　氣壓：86～106kPa

物理特性
　　19英寸10U機架式設計
　　高×寬×深：445mm×483mm×386mm
　　重量：≤36kg

典型應用

　　作為一款電信級MCU，KDV8000A具有強大的接入能力和豐富的功能模塊，可靈活應用于各類視頻會議系統。下圖1是KDV8000A在節點數量多、網絡環境復雜的大型視頻會議系統中的典型應用，下圖2是KDV8000A在衛星視頻會議系統中的應用，下圖3是KDV8000A在多級級聯系統中的應用。

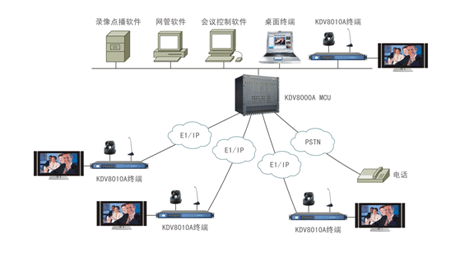

大型視頻會議系統

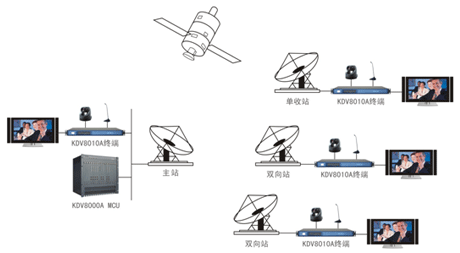

衛星視頻會議系統

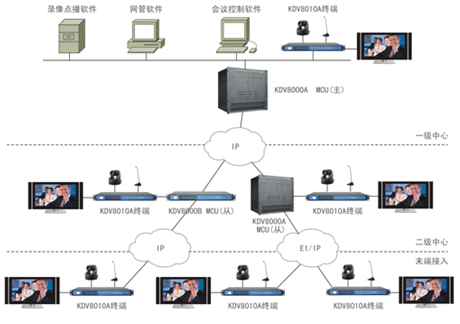

多級級聯系統

蘇州科達
