建造多業務寬帶商務網
——CNC ConnectedTM寬帶商務方案篇
2002/08/26
網絡規劃
CNC ConnectedTM寬帶商務網絡規劃方案是以市場分析、業務預測為依據，以中國網絡通信有限公司現有和即將擁有的網絡資源為基礎來制定的。它所遵循的原則是：
● 網絡結構力求層次簡潔、網絡集中管理調度；
● Internet接入、CNCnet骨干網、城域網和接入網分別制定SLA標準和實現機制，保證用戶網內全程SLA；
● 利用IP MPLS VPN、IPsec、VLAN和綜合傳輸技術構建各業務虛擬網絡；
● 客戶接入實現可定制的SLA服務。CNC ConnectedTM寬帶商務向用戶提供靈活的業務管理控制能力和多種速率的接口，客戶可根據需要選擇網絡帶寬和不同的服務等級。
CNC ConnectedTM寬帶商務網絡的目標就是深入分析商業用戶網絡需求，建立一個運行穩定、調度靈活、受理簡單、故障處理迅速、能提供一站式高水準服務的綜合業務網絡。
網絡結構
整體網絡架構是在骨干網內采用MPLS VPN技術承載各項業務，即用不同的VPN承載不同的業務；在城域內主要采用二層VLAN（802.1Q）技術將商業網用戶的數據、語音等業務透傳至城域網核心節點，然后將VLAN映射到骨干網PE設備中的各個MPLS
VPN中，實現業務在VLAN 和VPN中的無縫對接，以保證用戶數據的安全、高效傳輸；接入網采用基于RPR或SDH的MSPP環實現IP業務和TDM業務的綜合傳輸；在商業樓宇內主要采用IAD設備將客戶的數據、語音、專線等業務接入CNC
ConnectedTM寬帶商務，用同一設備實現綜合業務的接入。
同時，CNC ConnectedTM寬帶商務采用CNC的國際傳輸線路實現在中國香港、美國等POP點的延伸，為跨國企業和企業的國際商務提供服務。

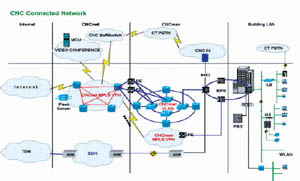

圖1 CNC ConnectedTM寬帶商務網絡組成結構

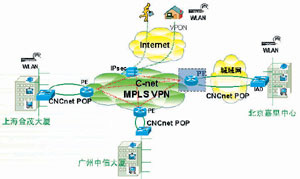

圖2 CNC ConnectedTM寬帶商務企業組網示意圖

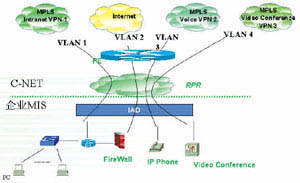

圖3 CNC ConnectedTM寬帶商務企業內部網絡方案
下圖是提供VPN業務的例子。其中業務提供者邊界路由器(PE)相當于MPLS區域邊界路由器(LER)，它了解整個MPLS VPN的網絡拓撲結構。用戶邊界路由器(CE)可以只是一個
IP路由器，不需要支持 MPLS，也無需對VPN有所了解，它由業務提供者邊界路由器PE提供VPN業務。

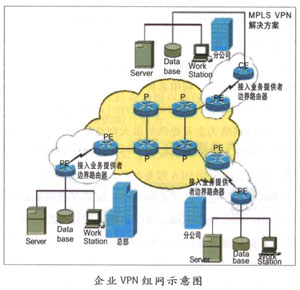

企業VPN組網示意圖
網絡SLA/QoS標準規劃
CNC ConnectedTM寬帶商務網絡的SLA/QoS保證是給商業客戶提供VIP服務最重要的體現之一。它的實現是通過對骨干網（CNCnet）、城域網（CNCMAN）和接入網三部分分別定義和實現相應的SLA，從而達到端到端的SLA保障。
CNCnet基于BGP/MPLS構建VPN，使用MPLS實現流量工程，優化網絡的運行。網絡利用MPLS結合Diffserv提供不同等級的服務質量。Diffserv目前定義了兩種業務類別:
快速傳送(EF)和保障傳送（AF）。EF可以保證嚴格的時延、抖動和丟包率指標，適用于語音、視頻會議等實時業務。AF可以按照業務的不同，提供3種不同性能指標的服務等級，適用于VPN、Intranet、高質量Internet接入等業務。
CNC城域網由三層交換機組成，利用VLAN實現用戶和業務隔離。可以使用IEEE802.1p實現業務的分級，提供QoS保證。如果三層交換機支持Diffserv，則可以采用Diffserv實現QoS保證，業務分級方式與前面CNCnet相同。
計費策略
目前CNC ConnectedTM寬帶商務主要提供三個方面的業務：數據、話音和增值業務。針對不同的業務類型，采取相應的計費策略。在北京計費中心集中認證計費，為用戶提供客戶化綜合賬單，并預留與銀行收費系統的接口。
分公司設置營賬子系統，可通過Intranet登錄到總部營賬系統，進行用戶交費信息數據的交換。系統為用戶提供各種查詢手段，用戶可以通過WEB方式進行費用及余額等的查詢。用戶需要輸入賬號和密碼才能進行查詢。
計費系統提供靈活的計費方式和多種費率，可采用分時段、對大用戶給予一定的優惠等費率政策。收費方式采用預付卡和銀行托收方式，同時支持卡類用戶的漫游。對銀行托收用戶采用按月繳納的后付費方式或預交費方式。
