波迅Wi-Fi部署天安門城樓助力國慶晚會燈控系統
2009/10/27
CTI論壇(ctiforum)10月27日消息: 10月1日晚，黨和國家領導人與全國各界群眾一起觀看了天安門廣場國慶焰火晚會。燈火璀璨，燎曳星空，絢麗的天安門廣成再次吸引了全世界人民的目光。在這場盛大的晚會背后，是諸多復雜繁瑣的系統工程的支持，其中波迅（Wavion）Wi-Fi覆蓋系統則為晚會燈光控制系統提供了無線數據回傳解決方案，有效地保障了國慶晚會絢爛的燈光照明的順利實現。
國慶晚會燈光控制的需求，是以天安門東側觀禮臺位置的控制臺為中心點，天安門兩側觀禮臺面光區域、廣場燈光區域與中心點是視距環境，距離約300至500米；人民大會堂東側、北側，以及歷史博物館西側、北側與中心點之間不可視，被濃密綠化帶阻擋，距離約800至1200米。根據會場的燈光控制分布，結合實際的應用需求，國慶晚會籌備組決定采用無線回傳的方式完成天安門建筑群照明的組網傳輸，將所有控制點數據傳輸到中心點。波迅（Wavion）Wi-Fi覆蓋系統憑借超強非視距信號穿透力、超大覆蓋范圍、高帶寬、高穩定性和經濟性，成功應用于國慶晚會燈光控制系統。
作為區域網絡建設的核心網絡架構，波迅Wi-Fi無線覆蓋系統采用了WBS-5800基站作為主要的網絡建站單元。波迅（Wavion）WBS-5800基站基于6根天線組成的智能天線陣列以及6套射頻發射裝置，以波迅專利的BeamForming（空間自適應波束賦形）技術為手段，WBS-5800基站可以工作在LOS（視距）或者NLOS（非視距）環境下，并提供更大的覆蓋范圍以及更穩定的無線連接，并在提升帶寬容量、室內穿透力以及強干擾環境下工作等關鍵性能點上具有顯著的效能。

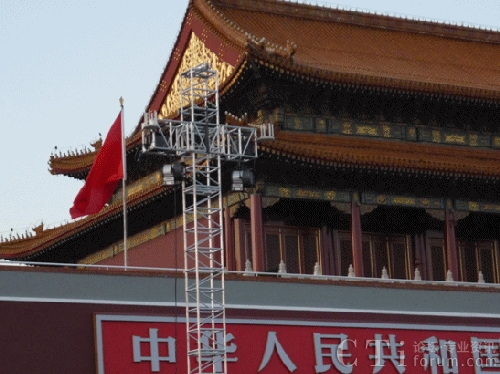

在整體布局方面，會場以東側觀禮臺中心點位置的燈光塔架上安裝3臺WBS-5800基站，以全向方式連接遠端站進行無線回傳。由于會場位置特殊，安裝設備時不可架高，因此設備直接架設在距地面2至3米的支架上。晚會四部分燈光區域公劃分12個點位，分別架設波迅無線遠端站（CPE）與中心點的基站無線連接，其中：廣場內部配置3個點位，人民大會堂東側、北側劃分為4個點位，樓頂的控制數據通過光纖連接到地面最近的點位。歷史博物館西側、北側劃分為4個點位，樓頂的控制數據通過光纖連接到地面最近的點位。西側觀禮臺面光區域（燈光塔架）劃分1個點位。（基站設備安裝效果見下圖所示）
會場通過分布于不同區域來完成無線回傳，實現晚會燈光控制數據無線傳輸。這種方式可以提高網絡鏈路的占用率，有效降低成本和施工工程量。WBS-5800基站采用業界最先進的BeamForming（空間自適應波束賦形）技術，以及獨有的領先的SDMA（空分多址）技術，通過6套智能天線陣列射頻發射裝置，提供顯著高于普通無線AP的更大覆蓋范圍，具有優秀的非視距傳輸能力和室內穿透力。
此外，晚會還采用了波迅Net-NMS作為WBS-5800基站的集中管理控制器，可以讓網絡運營方技術人員有效的控制和監控Wi-Fi網絡。
波迅（Wavion）Wi-Fi無線網絡作為功能強大實用、應用成熟、普及范圍最廣的無線網絡技術，以其高適應性、靈活性和經濟性好等諸多優勢，滿足了晚會燈控系統的搭建需求，同時強化了區域的設備管理系統，從而保障了在祖國60華誕之際，向全球人民展示了一臺具有高水準的現代化國慶晚會。
CTI論壇報道
